预应力智能张拉、压浆系统---智能张拉监控

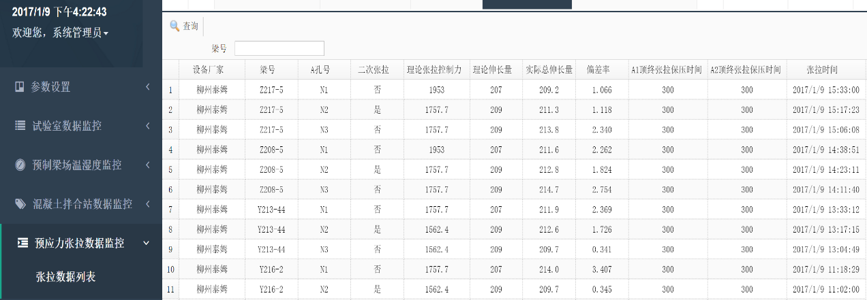

智能张拉监控系统特点：系统实时将每次张拉、压浆作业的数据通过设备无线模块上传至远程数据监管平台，同时上传过程数据、过程曲线图以及设定值和结果数据，完全杜绝人为造假可能。数据监管平台对智能拉系统的预制梁场、梁板基本信息、设备编码、梁板编号、梁板名称、浇注日期、孔道号、张拉时间、理论伸长量、实际总伸长量、伸长量误差、理论张拉应力、实际张拉应力、张拉应力误差、异常情况等关键张拉数据可进行实时查看或按梁号查询历史记录。

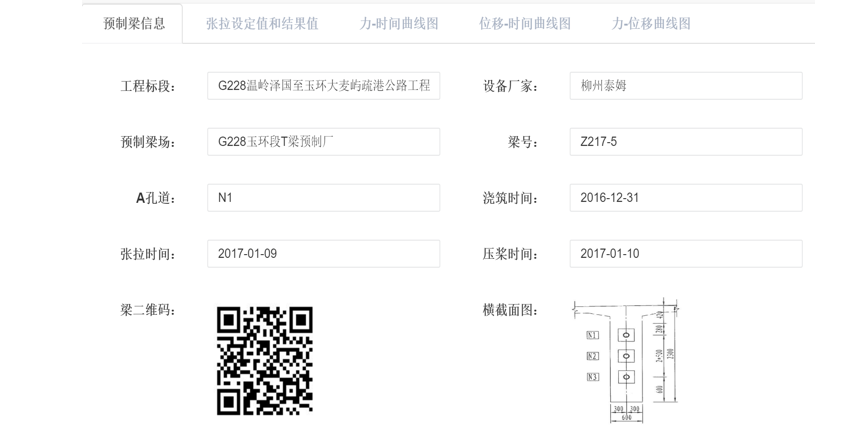

预制梁场、工程标段和预制梁基本信息

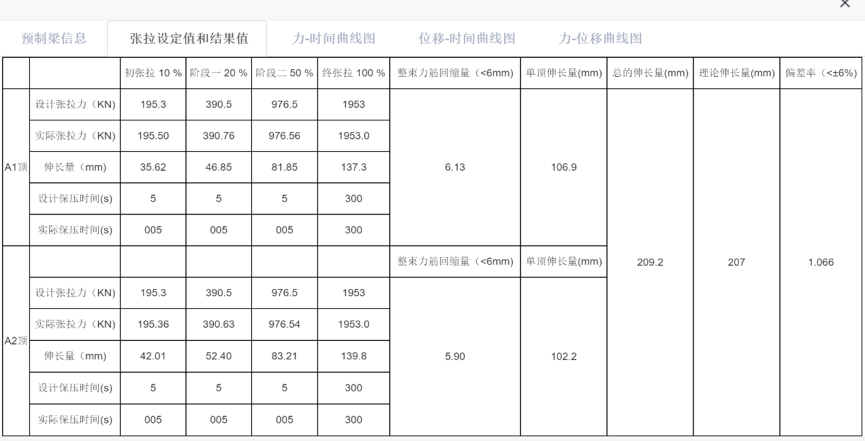

张拉设定值和实际结果值比较列表

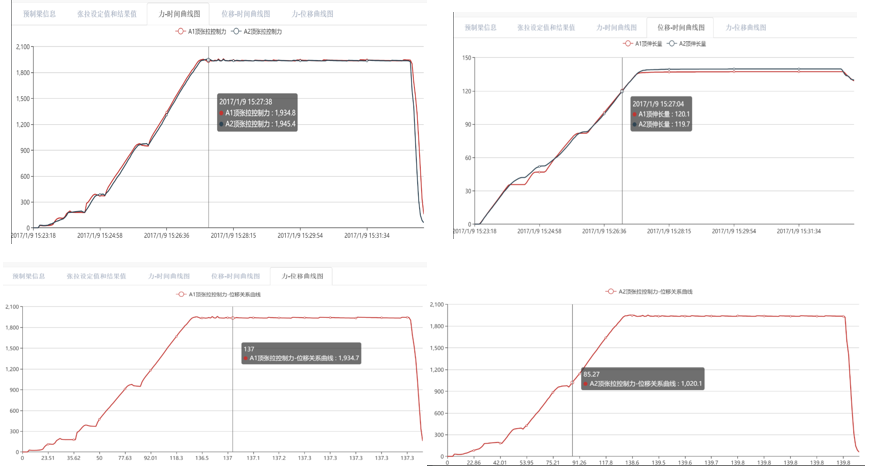

张拉过程曲线图（力-时间曲线图、位移-时间曲线图、力-位移曲线图，平直段代表终张拉持荷时间）

预应力智能张拉、压浆系统---智能张拉报表

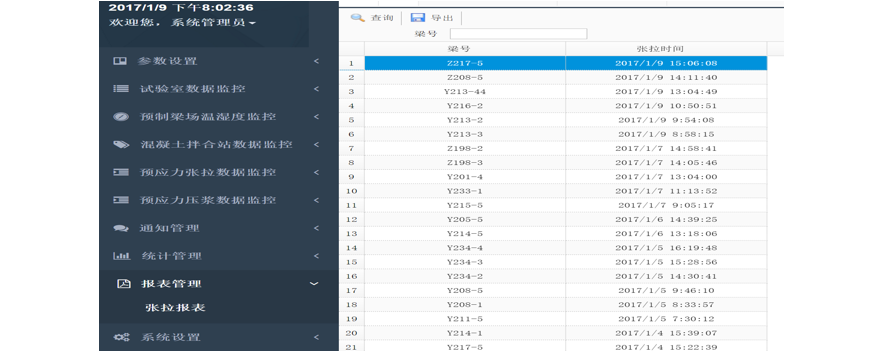

按张拉时间排序的已完成张拉梁号列表，选中记录后再点击“导出”按钮，动态下载该梁张拉报表

预应力智能张拉、压浆系统---智能压浆监控

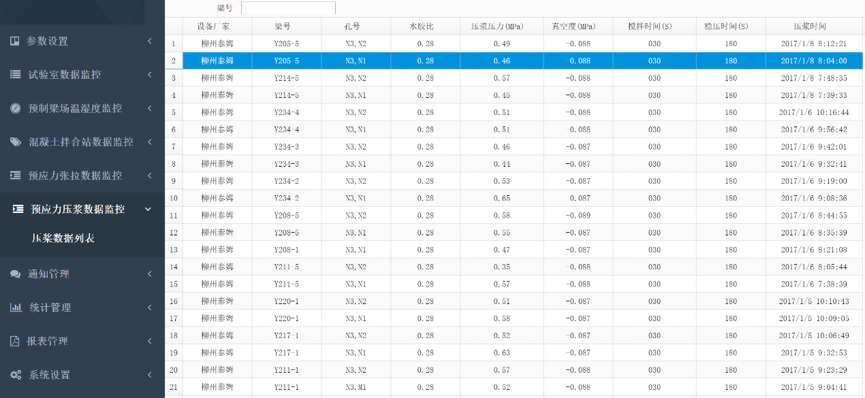

智能压浆远程监控数据列表

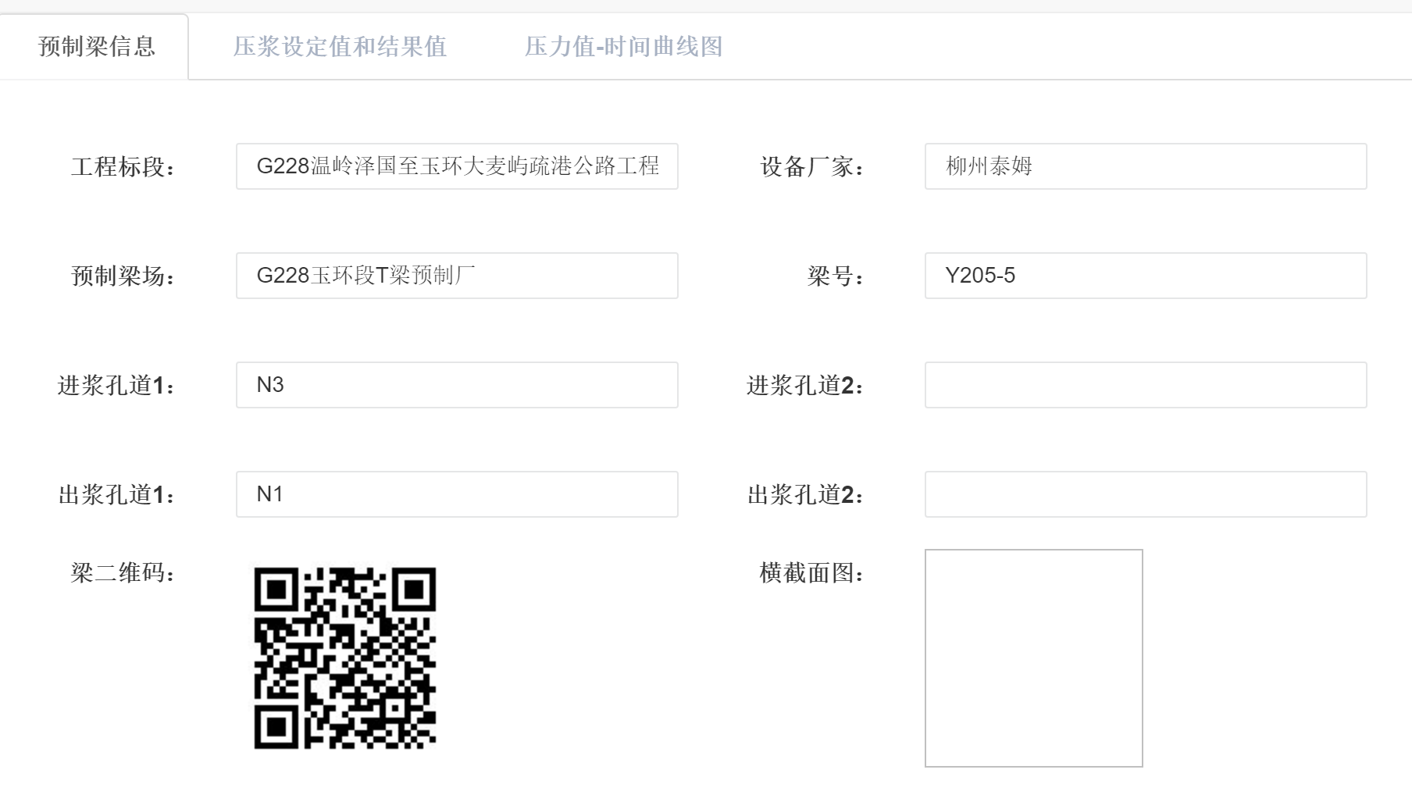

点击某条压浆记录数据行后，弹出含有多个页面的详细信息窗口；分类显示预制梁基本信息、压浆设定值与结果值、压力值-时间关系曲线图。

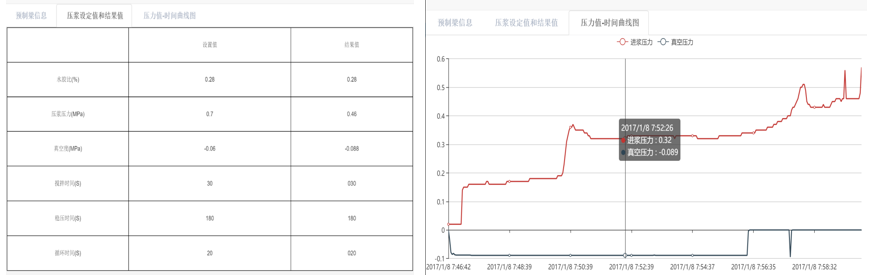

压浆设定值和结果值比较列表:从真空度（负压力）-时间曲线图的下台阶可直观判断本次压浆作业是否在真正地抽真空（浙江省压浆技术指南明确规定抽真空的负压力要达到-0.096MPa以上）。
